一、概述

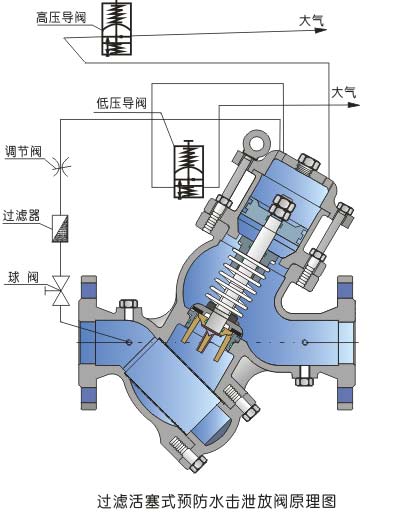

　　預防水擊泄放閥由一個Ｙ型寬閥腔帶過濾器的主閥、一個三通式低壓導閥各一個三通式高壓導閥組成，當意外斷電、水泵關機、水泵啟動等情況時，產生一個低壓波動，這時低壓導閥開啟與大氣相通，活塞上腔壓力下降，主閥開啟泄水，并在回水高壓到來時，保持找開狀態，當管網壓力增至工況壓力時，低壓導閥和主閥都緩慢關閉。

　　當管網壓力超過安全值時，高壓導閥立即開啟與大氣相通，主閥開時開啟泄水降壓，當壓力恢復到正常狀態后，導閥和主閥逐步關閉。

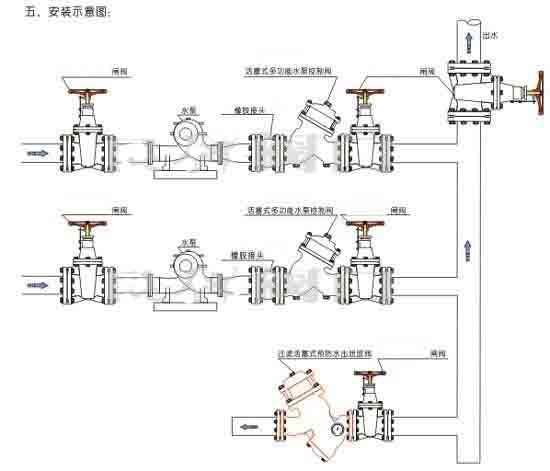

　　水擊泄放閥可廣泛應用自來水公司泵房入空調、給排水和各類工礦企業的供水管網中，如同其它排放閥一樣可安裝在靠近水泵的Ｔ型連接管上，事實上在任何壓力管網中，引閥能防止超壓或水錘對管網的破壞，起到對管網安全的保險作用。

二、預防水擊泄放閥特點

• 既可在意外斷電時保護水泵系統免受水錘沖擊，又可保證超壓時管網安全供水。
• 操作方便，只要分別對二個導閥上的調節摞栓進行調節，即可實現高、低壓的設定。
• 設定的高、低壓力穩定可靠，排放靈敏。
• Ｙ型寬體閥腔，流阻小，抗汽蝕性強，無噪音。
• 由介質自身壓力自控，無需外供驅動源。
• 自帶過濾裝置及防震壓力表，使安裝尺寸縮短約４０％，減少占用空間，節省投資成本。
• 內外表面均噴環保涂層，確保產品的防腐及安全性。

如使用在海水中訂貨時需注明！

三、預防水擊泄放閥主要技術參數各主要零件材料

１、主要技術參數表：
