產品描述

     HS41x防污隔斷閥是一種安裝在各類管路系統中用于嚴格阻止介質倒流,保護其后的介質或設備不受污染的止逆類閥門。由兩個串聯的止回閥和過渡部分組成,密封嚴密,確保介質無一點回流,安全可靠,使用壽命長。

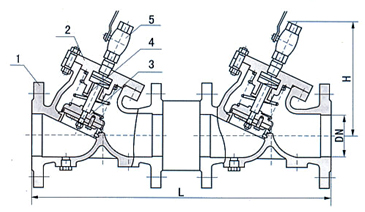

一、主要零部件材料
|
 序號  |
 零部件名稱  |
 材質  |
|
 1  |
 閥體  |
 鑄鐵、球墨鑄鐵镕鋼  |
|
 2  |
 閥蓋  |
 鑄鐵球墨鑄鐵鑄鋼  |
|
 3  |
 閥盤  |
 球墨鑄鐵  |
|
 4  |
 彈簧  |
 不銹鋼、鉻釩鋼  |
|
 5  |
 放污閥  |
 黃銅  |
二、主要技術參數
公稱壓力:1.0~2.5MPa
公稱通徑:50~600mm
適用介質:水
適用溫度:0~80℃
法蘭標準:GB/T l7241.6 GB/T 9113
試驗標準:GB/T13927 API1598
公稱通徑:50~600mm
適用介質:水
適用溫度:0~80℃
法蘭標準:GB/T l7241.6 GB/T 9113
試驗標準:GB/T13927 API1598
三、主要連接外型尺寸
|
 DN  |
 50  |
 65  |
 80  |
 100  |
 125  |
 150  |
 200  |
 250  |
 300  |
 350  |
 400  |
 450  |
 500  |
 600  |
|
 L  |
 458  |
 482  |
 551  |
 653  |
 735  |
 973  |
 1008  |
 1186  |
 1340  |
 1505  |
 1670  |
 1886  |
 1986  |
 2318  |
|
 H  |
 210  |
 235  |
 264  |
 308  |
 356  |
 400  |
 503  |
 595  |
 705  |
 705  |
 905  |
 910  |
 921  |
 1210  |
