| 標準參數表 |
| 5410系列 |
|
|
541RK |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
JIS 5K/10K |
|
|
1.0MPa |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
國際規格（ISO）短式結構 |
|
|
|
|
|
|
|
|
天然漆類涂料，芒塞爾N5（灰色）高溫規格為耐熱銀色涂層，但是，不銹鋼部允許不噴涂 | |
|
1 僅適用于 MSS SP-61 的規格。
|
| 5400系列: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
JIS 10K/16K/20K,ANSI 125/150Lb其他 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
國際規格（ISO）短式結構 |
國際標準（ISO) 80~150mm
中等結構長度200～450mm |
|
|
|
|
|
|
|
|
|
|
|
|
高溫規格為耐熱銀色涂層 但是，不銹鋼部都沒有噴涂 |
| |
|
1 僅適用于MSS SP-61 的規格。
2 550mm 除外 |
| 標準材質 |
|
|
|
|
|
|
|
|
|

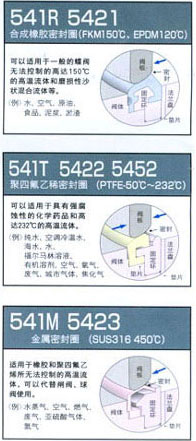

密封壓蓋構造 |
V型密封墊（PTFE） |
密封壓蓋密封墊規格（PTFE，柔性石墨） |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
| 閥體閥板的標準材質為 SCS13A 有關SCS14A ，SCS6A 請向我公司詢問。閥桿的標準材質為SUS304。 |
| 標準材質 |
|
|
|
|
※1:制造尺寸范圍是：80mm-600mm
※2:50mm,65mm時只有聚四氟乙烯，SCS14
※3：只有5423進行電鍍加工
※4：關于高分子 聚乙烯密封請與我方聯系
※5：使用5423超這高溫規格230℃時請與我方聯系 |
