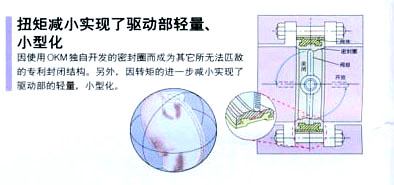

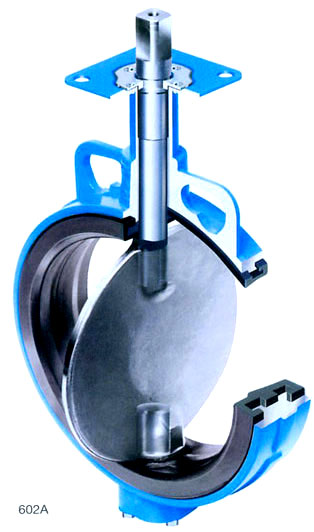

日本OKM閥門：602A蝶閥采用獨自開發的接觸密封方式，大幅度降低操作力矩，可用于各種流體的通用閥門，防結露鋁合金壓鑄蝶閥。高使用壓力：1.0MPa、 適用法蘭：JIS 5K、10K、 用途：建筑設備 一般工業用

舞蝶602A、603A

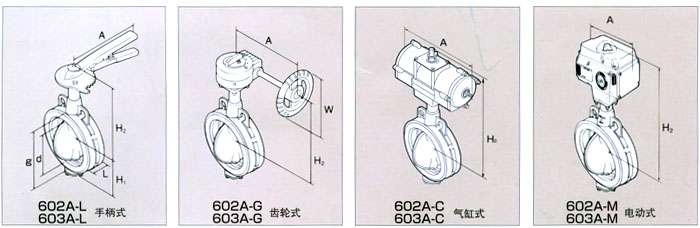

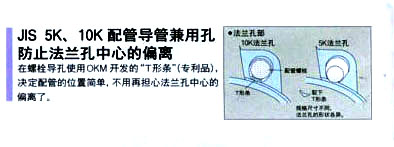

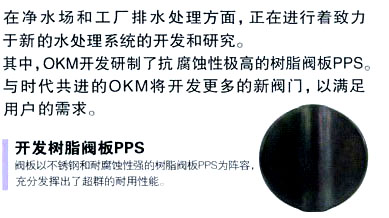

尺寸(mm)、重量(Kg)表 ※ 603A：請與我方聯系 公稱口徑 L d g H1 602A-L手柄式 602A-G齒輪式 602A-C氣缸式 602A-M電動式 inch mm H2 A 重量 H2 A W 重量 H2 A 重量 H2 A 重量 11/2 40 33 43 80 66 166 160 1.6 154 80 70 1.5 270 236 3.1 299 179 5.5 2 50 43 55 90 69 174 160 1.8 162 80 70 1.7 278 236 3.3 307 179 5.7 21/2 65 46 66 114 80 187 160 2.4 172 80 70 2.3 288 236 3.9 317 179 6.3 3 80 46 84 126 89 192 200 2.7 179 133 100 3.1 293 236 4.0 322 179 6.4 4 100 52 100 146 106 204 200 3.4 191 133 100 3.8 305 236 4.7 387 277 13.6 5 125 56 130 179 123 234 260 5.6 215 172 125 5.8 358 276 7.4 407 277 15.0 6 150 56 154 210 138 249 260 6.6 230 172 125 6.8 404 342 11.1 422 277 16.0 8 200 60 200 256 168 259 197 160 10.9 457 420 17.9 471 301 21.9 10 250 68 251 300 223 - - － 323 222 200 20.0 507 420 25.0 521 301 29.0 12 300 78 297 346 260 - - － 353 222 200 29.0 583 506 41.0 551 301 36.0 標準參數表 類型 舞蝶602、603A 結構長度 JIS B 2032 46系列 閥門公稱口徑 40mm～300mm 頂部法蘭標準 國際標準ISO 5211 適用法蘭規格 JIS：5K 10K 標準材質 閥體：ADC12 大工作壓力 1.0Mpa 閥板：SCS14 603A閥板 PPS(40－200mm) FCD450+尼龍涂層（250－300mm） SCS14(40-300mm) 使用溫度范圍 0～120℃EPDM 0～70℃NBR 泄漏試驗壓力 1.1 Mpa 閥桿：SUS420J2 閥體試驗壓力 1.5Mpa 密封圈：EPDM（NBR） 驅動形式 手柄式，齒輪式，氣缸式，電動式 噴涂規格 聚酯粉體涂料淡顏色 全開CV值表 公稱口徑(MM） 全開CV值 40 102 50 165 65 250 80 380 100 650 125 1100 150 1790 200 3300 250 4400 300 6200 配管螺栓尺寸表 公稱口徑 JIX 5K JIS 10K inch mm 根數 六角螺栓、螺母d×l×s 根數 六角螺栓、螺母d×l×s 1 1/2 40 4 M12×75×30 4 M16×85×38 2 50 4 M12×90×30 4 M16×100×38 2 1/2 65 4 M16×90×38 4 M16×110×38 3 80 4 M16×100×38 8 M16×110×38 4 100 8 M16×110×38 8 M16×110×38 5 125 8 M16×110×38 8 M20×120×46 6 150 8 M20×120×38 8 M20×120×52 8 200 8 M20×130×52 12 M20×130×52 10 250 12 M20×140×52 12 M22×150×56 12 300 12 M20×150×52 16 M22×160×56 螺栓的長度符合JIS日本工業標準鋼制法蘭盤厚度。六角螺栓使用八角螺母。
